Svářečka optických vláken AI-9

Svářečka optických vláken AI-8

Výhody:

• 6 motorů na polohování vláken,
• automatický režim,
• faktor zvětšení 300x,
• displej 5,1“ s nastavitelným jasem,
• zabudovaná LED lampa,
• vysokokapacitní vyměnitelná baterie (7800 mAh, cca 200 svarů a zatavení ochran svaru),
• doba nabíjení baterie: cca 3,5 h,
• port USB na nabíjení smartphonu,
• univerzální držáky vláken.

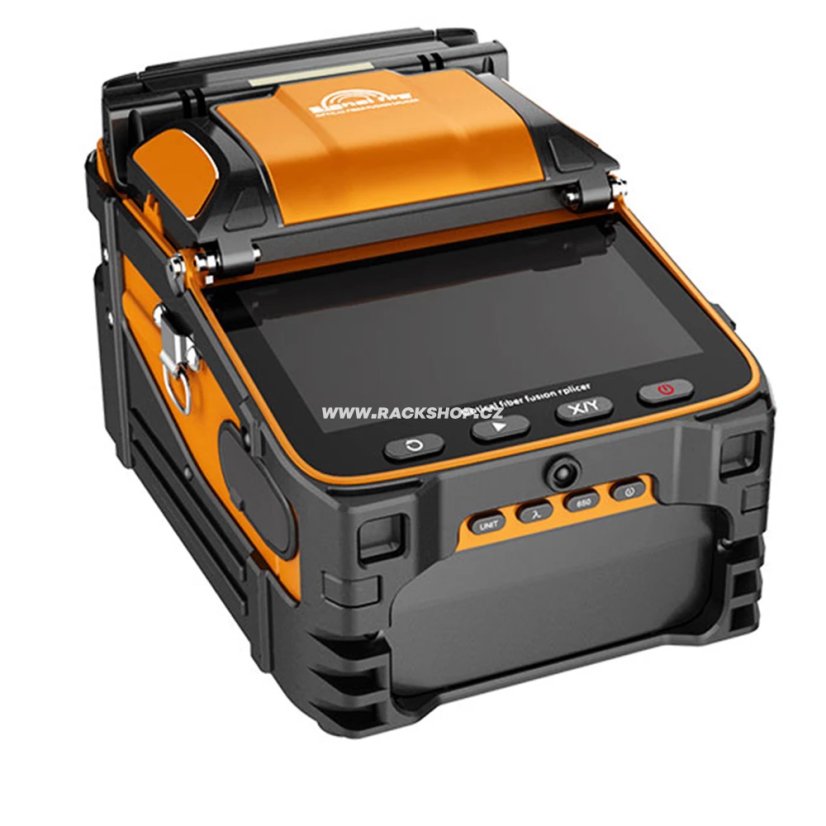

AI-8 je svářečka optických vláken s automatickým režimem a rychlým programem svařování 6 sek + 15 sek zapečení ochrany svaru. Svářečka využívá technologii zarovnání vláken, a tak zajišťuje minimální útlum spojů. Konce vláken jsou umístěny pomocí 6 krokových motorů.

Univerzální držáky vláken zajistí pohodlné svařování vláken 250 µm nebo 900 µm SM, MM, vlákna v těsných nebo loose ochranách, pigtaily, více vláknové a DROP kabely. Optická svářečka nabízí několik volitelných programů, mezi nimiž i automatický, který zajistí kvalitní spoj ve většině situací.

Obrazovka 5,1“ umožňuje pozorovat svařovací operace při zvětšovacím faktoru 300x a umožnuje tak vizuální analýzu výsledků (ve dvou rovinách X, Y).

Součástí svářečky optických vláken je mobilní aplikace dostupná v Google Play a AppStore. Aplikace slouží pro pokročilé ovládání, např. na změnu výchozího programu svařování nebo nastavení kalibrace kvůli extrémně měnícím se podmínkám prostředí.

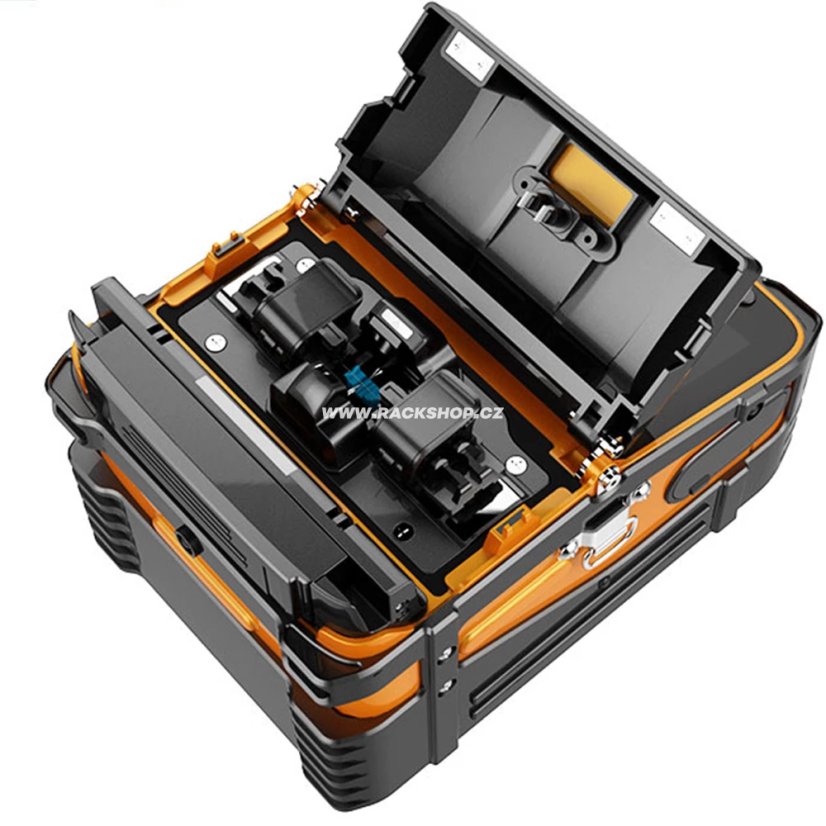

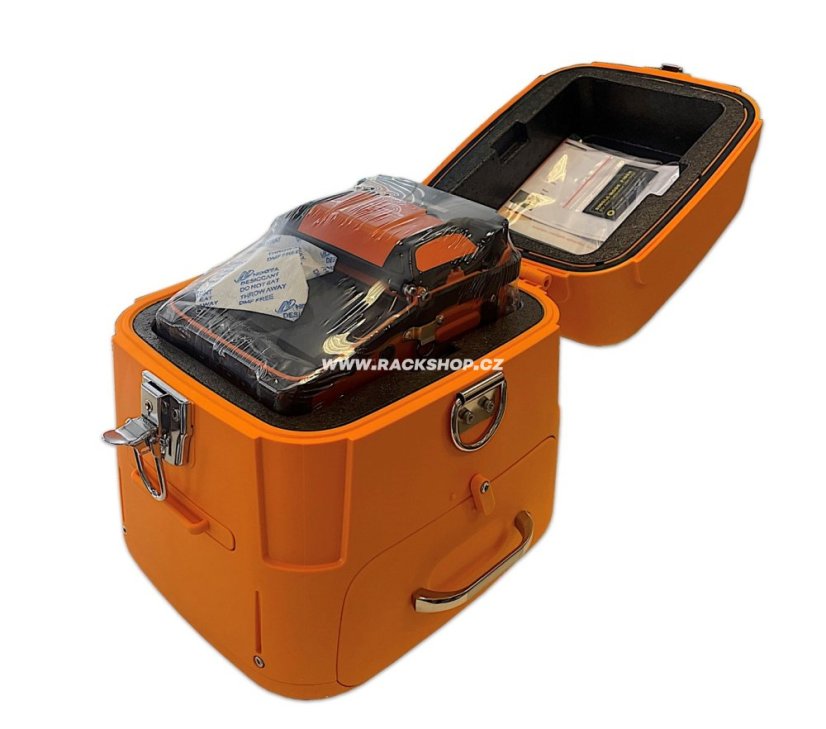

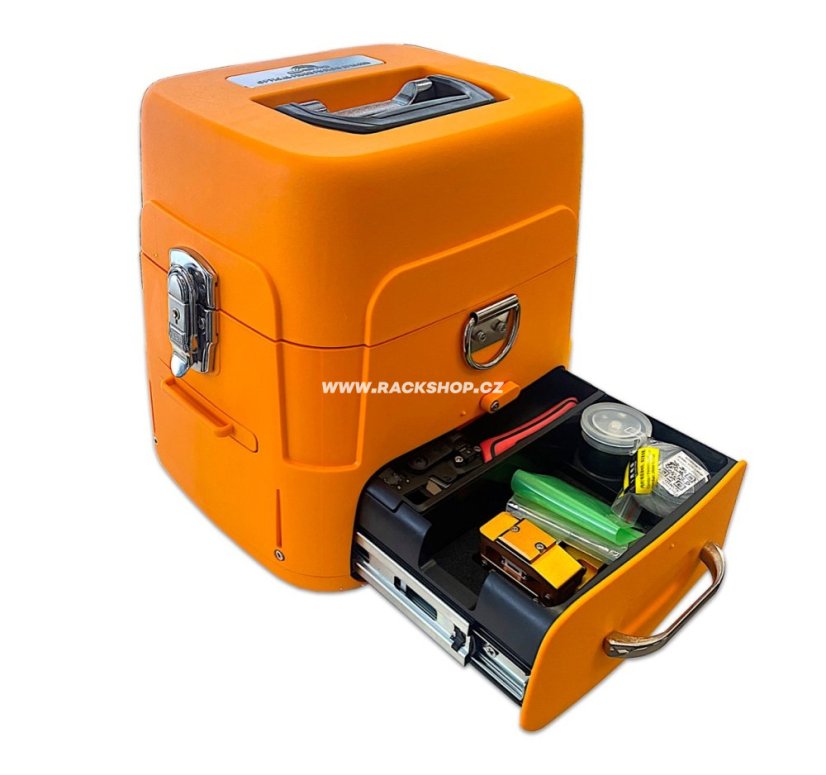

Pouzdro je vyrobeno z kovu s gumovou ochranou. Spojovací komora a kryt zapékací komory bužírek jsou vyrobeny z vysoce kvalitních plastů. Sada obsahuje praktickou krabici obsahující veškeré potřebné nářadí, napájecí zdroj a příslušenství (umístěná ve dvouúrovňové zásuvce namontované na odolných kovových pojezdech). Instalační technik tak nemusí pro sváření vyjímat svářečku z krabice, ta je vyrobena z odolného plastu a má odnímatelný prvek, který lze použít jako stoličku nebo malý pracovní stolek.

Zařízení je vybaveno dobíjecí baterií 7800 mAh (cca. 240 spojů + zapečení ochrany svaru). Doba nabíjení baterie je pouze 3,5 hodiny. „Press & remove“ design prostoru pro baterie umožňuje velmi rychlou výměnu baterie (je zde možnost dokoupit náhradní baterii).

Technické parametry:

Pro optické vlákna: SM (G.652, G.657), MM (G.651 - OM1, OM2, OM3, OM4), DS, NZDS (G.655)
Splice Loss: 0,025dB (SM), 0,01dB (MM), 0,04dB (DS/NZDS)
Return Loss: min 60 dB
Doba svařování: 6 sek
Kalibrace: automatická (s možností manuální)
Životnost elektrod: cca. 3000 svarů (+ balení obsahuje jednu náhradní sadu na dalších 3000 svarů)
Zvětšení: 300x (v ose X nebo Y; 150x v obou osách současně)
Doba zapečení ochrany svaru: 15 sek (pro 40 mm ochranu svaru)
Velikost zapékací komory: pro ochrany 40 mm a 60 mm
Váha: 2kg (svářečka + baterie), 7kg (včetně plastového obalu s nářadím)
Rozměry: svářečka optických vláken 130 x 122 x 148 mm, celý set 270 x 237 x 293 mm

Příbal:

• manuální lámačka optických vláken
• nabíjecí adaptér
• náhradní elektrody

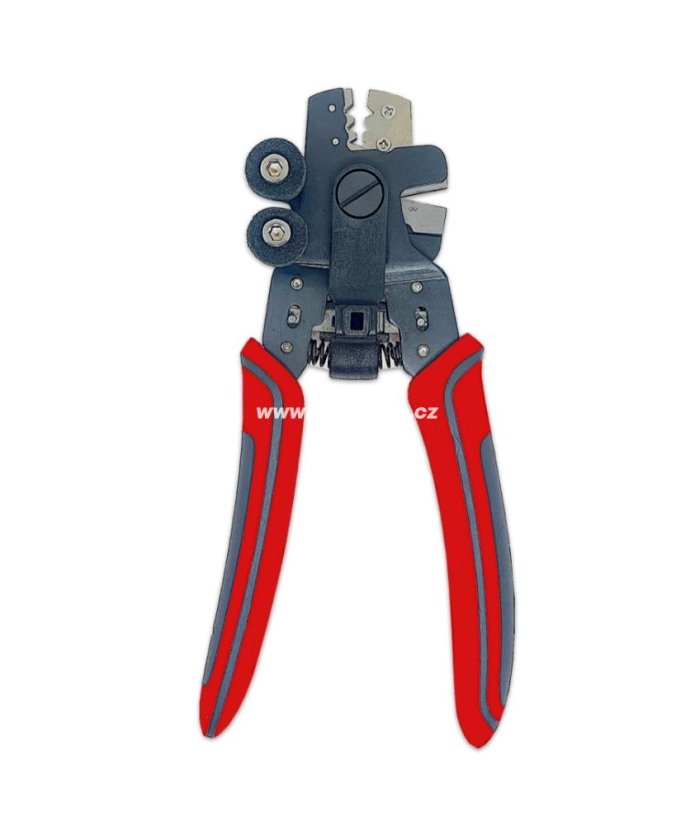

• stripovací nástroje
• popruh pro snadné přenášení
