Triton RBA 19" rozvaděč jednodílný svařovaný s odnímatelnými bočnicemi IP30, nosnost 45 kg (s vystužující sadou 90kg).

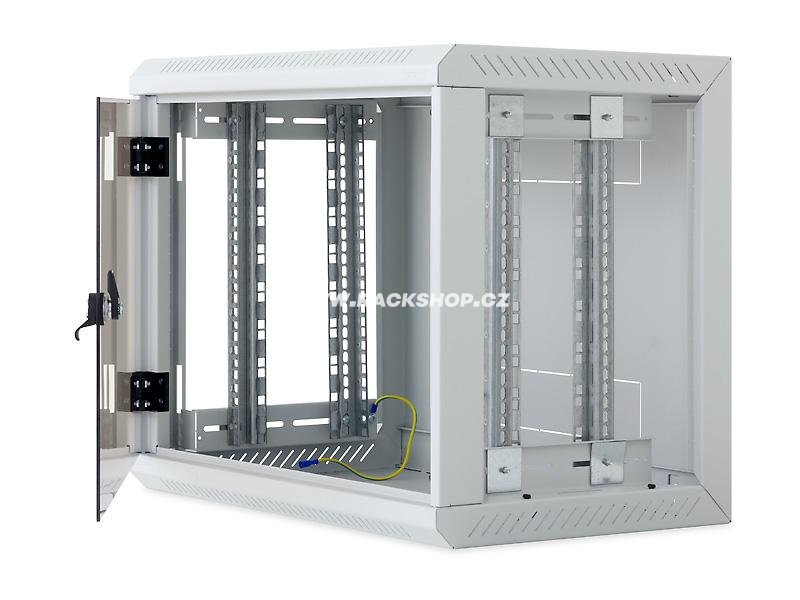

RUA jsou jednodílné nástěnné rozvaděče s odnímatelnými bočnicem a robustní svařovanou konstrukcí. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací. Uvnitř rozvaděče jsou dva páry hloubkově stavitelných vertikálních lišty s roztečí 19“.
Maximální doporučené zatížení rozvaděče při rovnoměrném rozložení zátěže je 45kg (s vystužující sadou 90kg).
Příbaly
Klíč - přední dveře ... 2x
Vrut 6x50 ... 4x
Podložka 6,6 ... 4x
Hmoždinka 10 ... 4x
Plovoucí matice M6 ... 8x
Protiprachová záslepka ... 1x
Šroub M6x10 ... 8x
Plastová podložka ... 8x
Rámeček plastový 300x70mm ... 1ks
Popis a účel použití
19“ jednodílný nástěnný rozvaděč s krytím IP30.
Odnímatelné bočnice uzamčené zámky.
Rozvaděč se věší přímo na zeď.
Součástí rozvaděče jsou čtyři posuvné vertikální lišty.
Konstrukce rozvaděče:
Svařovaný skelet s odnímatelnými bočnicemi zajištěnými zámky.
Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.
Dovolené zatížení jednotlivých dveří je max. 10 kg.
Minimální tloušťka povrchové úpravy je 65 µm.
Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
Ve spodní a horní stěně rozvaděče jsou otvory pro montáž ventilátorů kryté vylamovacími záslepkami.
Montáž rozvaděče
Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).
Osvědčení a shoda
Tento výrobek je certifikován TÜV SÜD Czech, certifikát číslo 07.947.986 ze dne 9. 7. 2015 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).
