Rozvaděč pro malé domácí sítě (SOHO) IP30, nosnost 20 kg
Ideální řešení pro instalaci 10“ komponent. Rozvaděč je často používán při realizaci malých projektů, jakými jsou například domácí sítě nebo sítě menších firem (SOHO). Jedná se o populární doplněk klasických 19“ rozvaděčů
Maximální doporučené zatížení rozvaděče při rovnoměrném rozložení zátěže je 20kg.
Výhody
Vysoká pevnost konstrukce: Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější techno-logie zajišťují skvělý vzhled rozvaděče.
Flexibilní otevírání dveří: Vlastní systém pantů umožňuje pohodlný přístup.
Zámek na dveřích: Bezpečně uzavírá vnitřní prostor rozvaděče a chrání instalovaná zařízení.

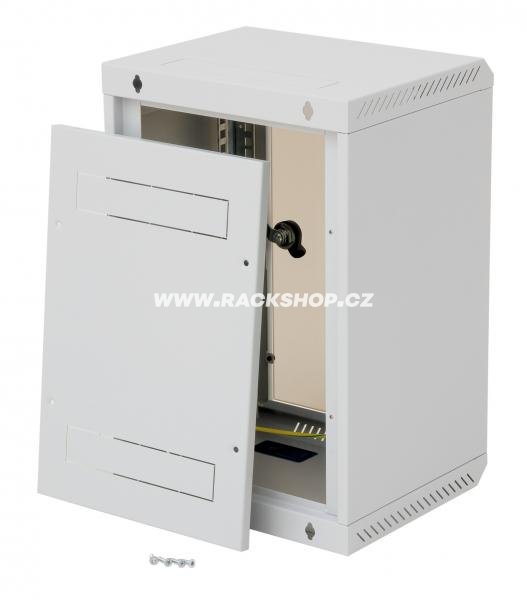

Dveře: Dveře rozvaděče jsou standardně celoskleněné, ale na vyžádání mohou být i celoplechové nebo s perforací.
Vylamovací záslepky: V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami.
Příbaly
Klíč - přední dveře ... 2x
Vrut 6x50 ... 4x
Podložka 6,6 ... 4x
Hmoždinka 10 ... 4x
Plovoucí matice M6 ... 8x
Popis a účel použití
10“ nástěnný rozvaděč s krytím IP30.
Rozvaděč se věší přímo na zeď.
Součástí rozvaděče jsou dvě stavitelné vertikální lišty.

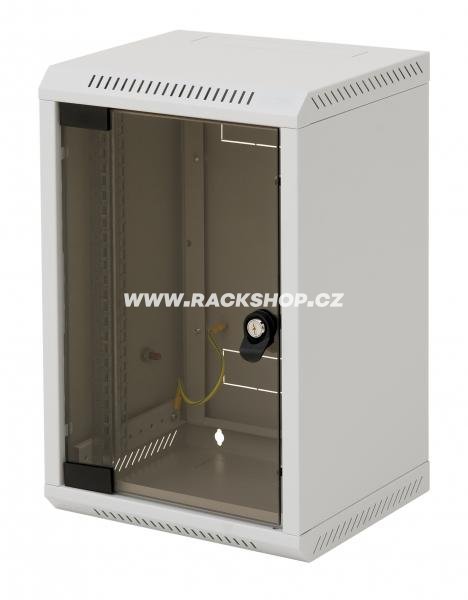

Konstrukce rozvaděče: – Kompaktní svařovaný rozvaděč – Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.
Dovolené zatížení jednotlivých dveří je max. 10 kg.
Minimální tloušťka povrchové úpravy je 65 µm.
Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněn a zasunuty do konektorů po celou dobu užívání rozvaděče.
Na boční stěně rozvaděče je umístěn šroub M5 pro připojení pospojení.
Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
Montáž rozvaděče
Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
Osvědčení a shoda
Tento výrobek plně odpovídá ČSN EN 62208 ed 2:2012.
