MetroJET 48vl. 9/125 mikrokabel s tah. prvkem, G.657A1, HDPE, 5,6mm, MK-LXS6
Výrobce: FibrainNáš kód: 605248 Doprava a platba

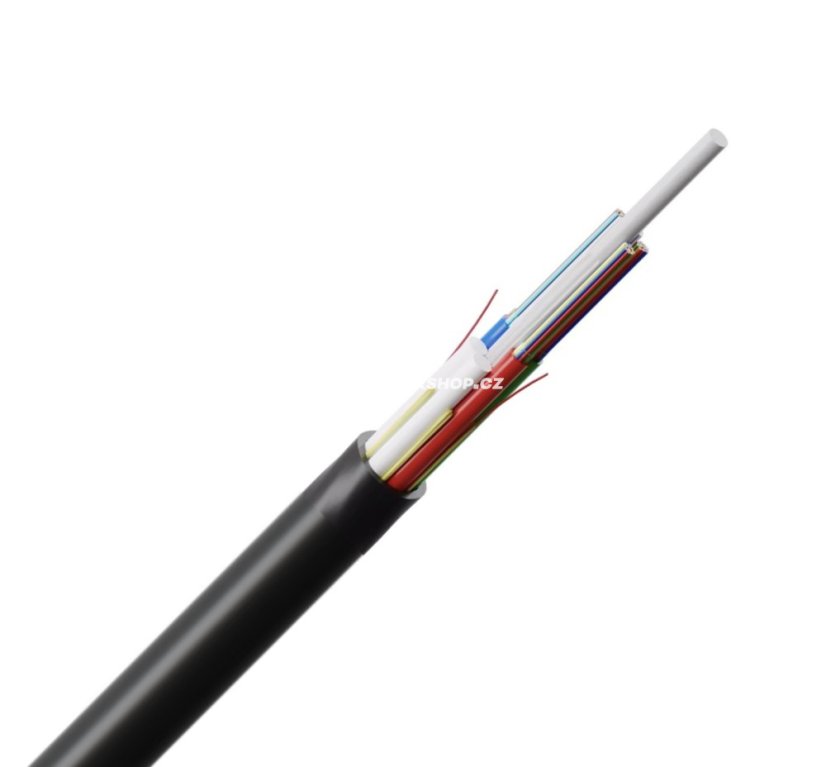

MetroJET MK-LXS6 je optických mikrokabel s optickými vlákny v primární ochraně průměru 250 µm. Multitrubičková konstrukce kabelu s vlákny po 12 v trubičce je určená pro instalace zafukováním do mikrotrubiček. Mikrokabely jsou dostupné s 4, 12, 24, 48, 72 optickými vlákny dle specifikace ITU-T G.657.A1. Optická vlákna jsou uložena v barevně rozlišených, gelem plněných trubičkách. Jednotlivé trubičky jsou stočeny podél centrálního tahového prvku. Podél centrálního tahového prvku je dále umístěna vodoblokující příze. Pozice neobsazené trubičkamy s vlákny jsou doplněny výplňovými členy. Celé jádro kabelu je sesvazkováno aramidovou přízí a opláštěno polyetylénovým (HDPE) pláštěm černé barvy. Průměr kabelu je 5,3 mm.
| MetroJET MK-LXS6 | ||||||||
| Počet vláken | Typ vlákna | Počet vláken v trubičce | Počet trubiček | Počet výplň. členů | O ± 5% [mm] | Hmotnost ±10% [kg/km] |
Max. tahová zátěž [N] | |
| krátkodobá | dlouhodobá | |||||||
| 4 |
G.657.A1 |
4 | 1 | 5 | 5,3 | 18 | 650 | 200 |
| 12 | G.657.A1 | 12 | 1 | 5 | 5,3 | 18 | ||
| 24 | G.657.A1 | 12 | 2 | 4 | 5,3 | 18 | ||
| 48 | G.657.A1 | 12 | 4 | 0 | 5,3 | 19 | ||
Tento optický mikrokabel je určený pro venkovní prostředí, primárně pro zafukování do HDPE trubiček a mikrotrubičiek 16/12mm, 14/12mm, 12/10mm, 14/10mm, 12/8mm, 10/8mm.
Minimální poloměr ohybu vlákna ITU-T G.657.A1/250µm
Řazení vláken v trubičkách
