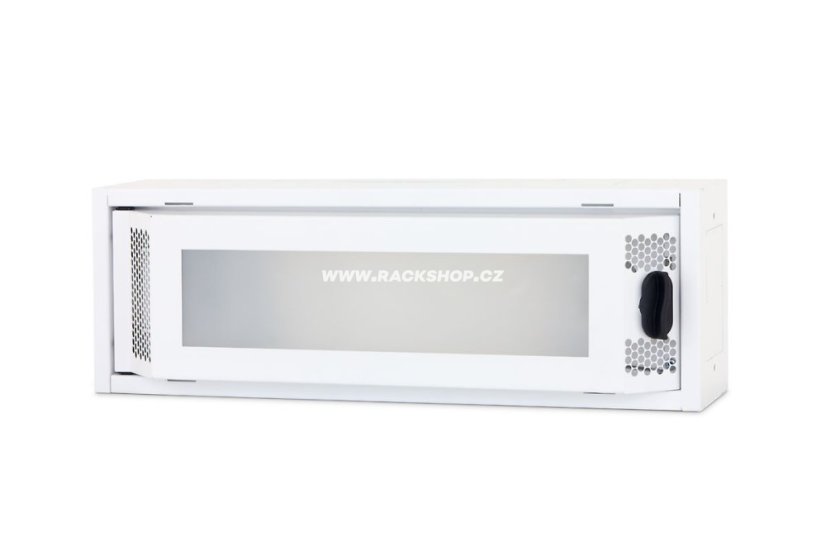

Hybridní rozvaděč Triton RNA-01-A51-YXX-X1

Hybridní rozvaděč Triton RNA-01-A51-X1, ploché dveře

Výška: 166mm

Šířka: 500mm

Hloubka: 110mm

Datový rozvaděč RNA je navržen pro zakončení všech domovních kabelových rozvodů a pro instalaci aktivních prvků.Je možno zde propojit Internet, televizní a satelitní rozvody, audio stejně jako klasické telefonní a ADSL spoje.Plastová výplň dveří a celá konstrukce podporují instalaci WiFi zařízení.

Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů. Dveře rozvaděče jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů a to včetně optických. Perforace po stranách napomáhá chlazení instalovaných aktivních prvků.

Montáž vybavení pomocí samořezných vrutů na vnitřní plastovou desku je rychlá a snadná. Rozvaděče jsou dodávány v modulární výšce, kde jeden modul zabírá 166 mm. V těchto modulech jsou i elektro rozvaděče této řady. Šířka i hloubka korpusu je jednotná pro všechny výšky. Rozvaděč je univerzální pro montáž na omítku nebo pro zazdění do zdi. Pro montáž do zdi je k dispozici krycí rámeček. Díky modularitě je možné použít např. 2 moduly vysokou datovou část a 1 modul elektro, vše pak zakryto 3 modulovým rámečkem.

DATOVÉ ROZVODY

Pro instalaci datových a komunikačních rozvodů jsou připraveny Keystone Standard nosiče, do kterých snadno zakončíte libovolné kabely.

VÝKLOPNÉ BOČNÍ PANELY

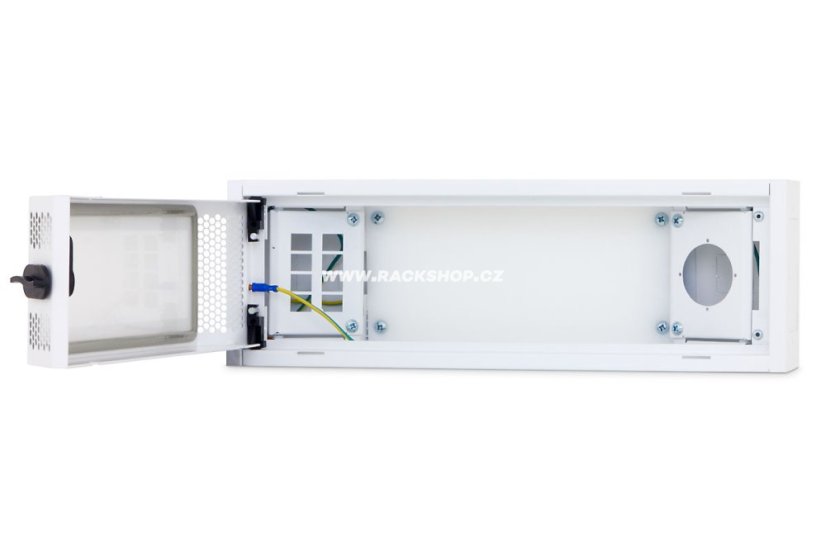

Boční nosné panely na obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent. Všechny oddělitelné nebo pohyblivé části jsou pospojeny dle normy.

NAPÁJENÍ

Na protější straně od datových rozvodů je příprava pro osazení napájecí soustavy 230 V. Podle velikosti rozvaděče je zde připraven otvor pro montáž klasické zásuvky (s ochrannou plastovou krabičkou) a/nebo 10“ 1U montážní otvor rozšířený o možnost instalace až 3 běžných zásuvek.

POPIS

• IP20 / IK05

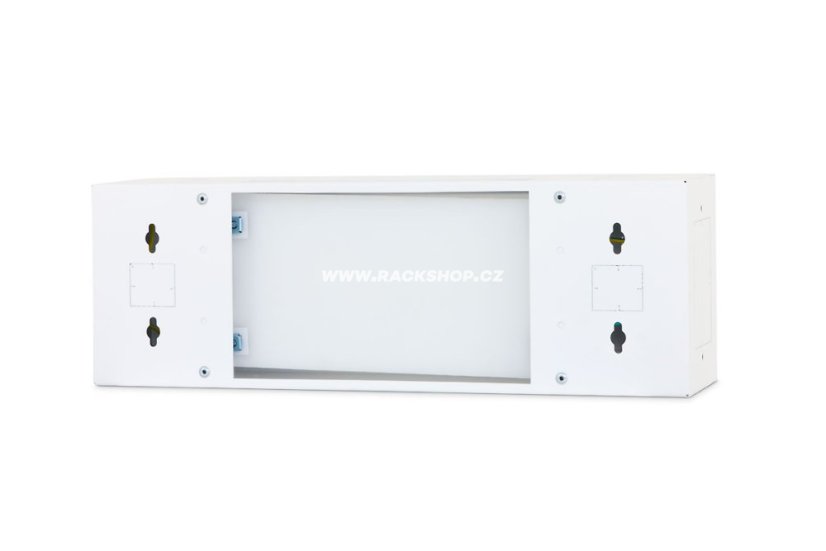

• Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi.
• Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA.
• Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA.
• Konstrukce rozvaděče:
  • Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm.
  • Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm.

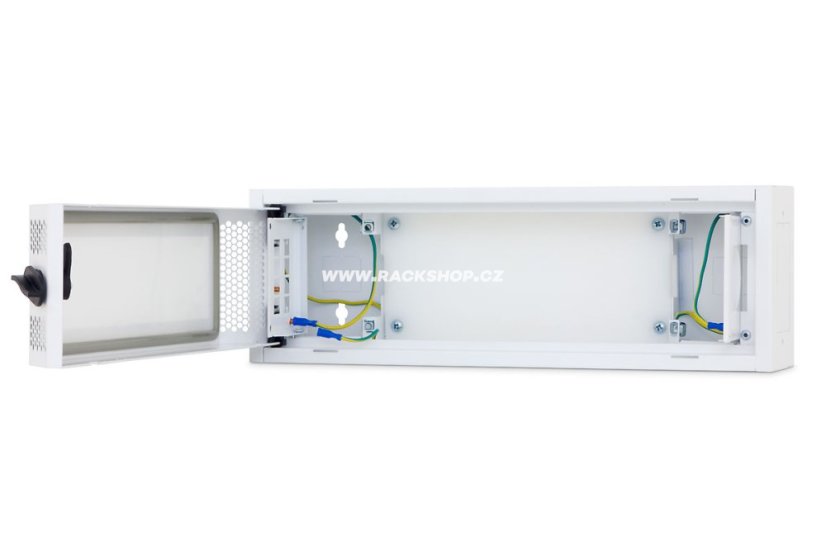

• Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Po obvodu rozvaděče jsou připraveny záslepky k vylomení.
• Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.
