Digitální tester s tónovým generátorem

Jednoduchý LAN tester s tónovým generátorem, měřením PoE a dalšími funkcemi pro základní kontrolu zapojení datové sítě.

1) Kontrola zapojení (tester odhalí otevřené/zkratové obvody a křížení)

Po výběru této funkcionality je nutné jeden konec kabelu připojit do portu označeného zelenou šipkou (CONT/SCAN levý dolní port) a druhý konec připojit do tónového generátoru nebo switche). Následně ve výběru MODE vyberte remote (připojení k tónovému generátoru), switch při připojení ke switche

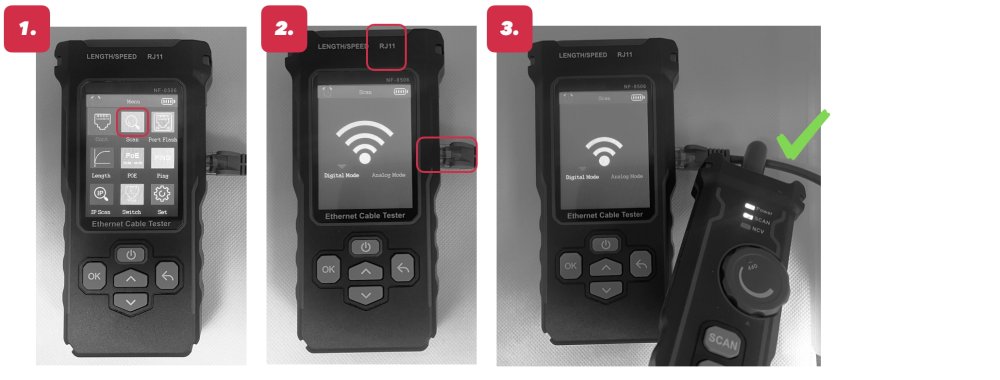

2) Identifikace kabelů ve svazku pomocí tónového generátoru

Po výběru této funkcionality je nutné jeden konec kabelu připojit do portu označeného zelenou šipkou (horní port RJ11, horní port na pravé straně LINK/ACT pro RJ45). Zapněte tónový generátor a zvyšte hlasitost na kruhovém posuvníku. Přiblížením tónového generátoru se svazku uslyšíte zvuk při přiblížení k hledanému kabelu.

Tónový generátor umožňuje připojení audiosetu (z levé strany).

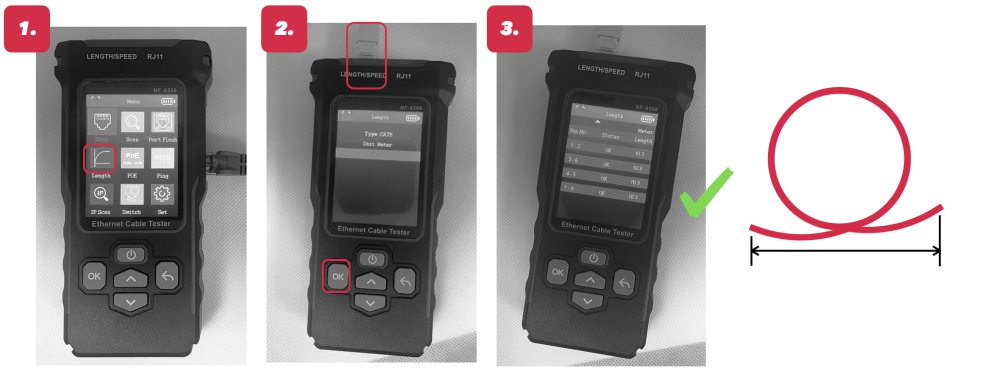

3) Proměření délky kabelu (od 2,5 do 200m)

Po výběru této funkcionality je nutné jeden konec kabelu připojit do portu označeného zelenou šipkou (levý horní port LENGTH/SPEED). Druhý konec připojte k tónovému generátoru příp. nechte připojený v síti. Před zahájením měření je nutné vybrat typ kabeláže CAT5e, CAT6 a zvolit jednotku měření (m). Potvrzením dojde k proměření kabelu.

4) Identifikace propojení rozblikáním diod na portu switche

Po výběru této funkcionality je nutné jeden konec kabelu připojit do portu označeného zelenou šipkou (horní port na pravé straně LINK/ACT). Tester následně rozbliká diodu na switche.

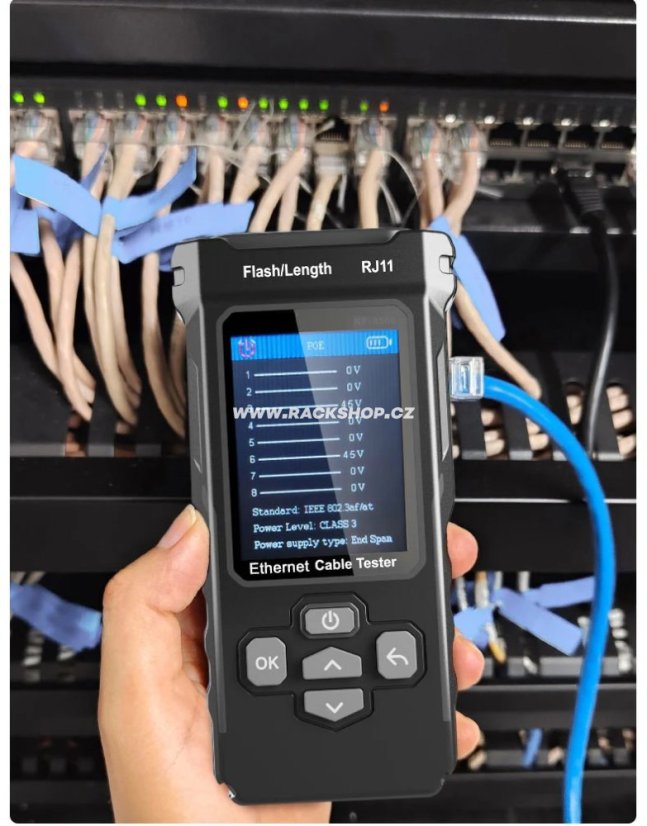

5) Testování PoE IEEE 802.3AF/IEEE 802.3AT

6) Testování IP adres v síti

7) Testování PING pro zjištění rychlosti odezvy serverů a webových stránek

8) Bezdotykový tester napětí

Tester je vybaven baterií s možností dobíjení přes kabel USB-C
